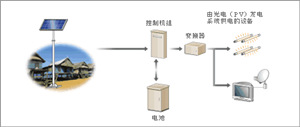

一、系统概述
太阳能发电站及组件长期工作于室外自然环境下，在室外气候下测试非常重要，其效果远远好于室内模拟检测，因此国外一般都在室外自然光照下对太阳能电池进行检测。TRM-FD3型太阳能电池组件/阵列评测系统可在室外对电池组件I/V特性，气候环境，太阳光照强度，组件背面温度等系列指标测试，得出其发电效率，形成I/V曲线图，完成不同气候下的评测报告，该设备符合国标（GB/T18210 光伏方阵 I/V特性的现场测量）指标要求，并且性能优于国外同类产品，由于控制核心采用智能化应用技术，检测精度较高，速度快，实现无人测试，因此是质检部门，生产厂家，科研教学的必要产品。
二、系统功能
系统主要测试：环境温度、环境湿度，风速、风向、水平全方位太阳总辐射、太阳散射辐射，（东，西，南，北）四方位总辐射，被测太阳能电池温度、电流，电压 。该系统可对1---300W太阳能电池组件及方阵直接测量，利用自然光做光源，采用电负载理论，能快速测出方阵I-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压，电流，定电压点电流，填充因子，转换效率，被测件温度等特性指标。

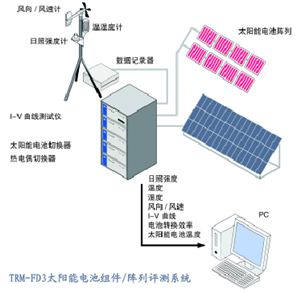

三、系统组成
1）太阳能电池I-V曲线测试仪；
2）120路温度测试系统；
3）太阳能电池组件选择器；
4）太阳能光伏组件/阵列评测系统软件；
5）TRM-FD3太阳能光伏组件评测系统平台。
四、系统技术指标如下
1．TRM-FD3A太阳能电池I-V曲线测试仪
基于多年太阳能检测仪器生产经验，成功开发了I-V曲线测试仪，用于测量各种太阳能电池及组件。由于仪器测量光辐射强度，环境温湿度，组件温度，电流，电压并结合电子负载原理，自动计算出被测组件的I-V曲线值，实现宽测量范围和高精度检测，可用于室内太阳能模拟器测试，及室外自然光的评测。
A．数据存储容量:6000条，存储内容为设定时间内的数据平均值。
B．供电: 交流220V，直流12V。
C．通讯接口:标准RS232接口，与管理微机有线连接，实时传送采集数据；也可通过无线通讯器实现远程遥测，进行异地监控，保证发电系统的正常运行。
D．数据采集器：采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据(存储时间可以设定)，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机)，轻触薄膜按键，适合在恶劣工业环境使用，既可与微机同时监测,又可以断开微机独立运行。
a.显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm)；
b.记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测；
c.仪器尺寸：340*150*300（mm）；重量：6.5Kg，金属外壳；
d.显示及存储内容：温度，湿度，太阳辐射，电流，电压，风速，风向等信息。

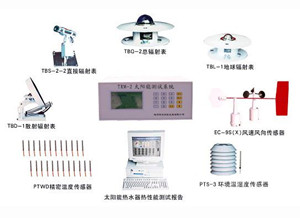

E．传感器指标：
(1).风速：
通道数:1路；
范  围:0～60米/秒；
精  度:±0.3米/秒；
显示分辨率:0.1米/秒；
(2).风向:
通道数:1路；
范  围:0～360度；
精  度:±3度；
显示分辨率:1度；
(3).太阳辐射:通道数5路
(3.1)太阳总辐射：
通 道 数:4路总辐射（水平全方位太阳总辐射、（东，西，南，北）四方位总辐射）
测量范围:0～2000W/m2
测量精度:小于5%
显示分辨率:1 W/m2
显示内容:瞬时值，小时累计量，日累计量等
灵 敏 度：7-14mV / ( kW·m2 )
光谱范围：0.28-3.0μm
(3.2)太阳散射辐射:
通 道 数:1路散射辐射（水平全方位）
范    围:0～2000W/m2；
精   度:小于5% ；
显示分辨率: W/m2
显示内容:瞬时值，小时累计量，日累计量等
灵 敏 度：7-14mV / ( kW·m2 )
光谱范围:280～3000nm；
(4)环境温度：
通 道 数：1路
测量范围:-50～80℃
测量精度:±0.2℃
分 辨 率:0.1℃
(5)环境湿度:
通 道 数:1路
测量范围:0～100%
测量精度:±2%RH
分 辨 率:0.1%RH
(6).电流电压传感器接线箱：
(6.1)电压（组件输出电压）
通 道 数:4路
电压范围:0～300V,0～30V,0～10V，0～3V（直流）；
精    度: 小于0.5%；
显示分辨率:0.01V；
(6.2)电流（组件输出电流）
通 道 数:4路
电流范围:0～10A，0～3A，0～0.3A，0～0.03A；
精    度:小于0.5%；
显示分辨率:0.01A；
(7).温度:(电池板背面温度)
通道数:4路
范  围:-50～100℃；
精  度:±0.2℃；
显示分辨率:0.1℃；
测量原理: 铂电阻测温方式,精度较高
结  构：全密封结构，防潮，防水，粘贴电池表面；按照电池板测温要求安装,测量面与电池板接触,其它面与空气隔离。
尺  寸：￠40*4（mm）；

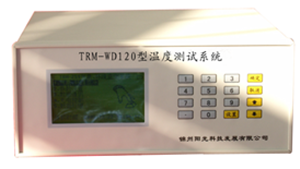

2．TRM-WD120型温度测试系统
(1)温度: 适合温度传感器（T型测温元件）
通 道 数:50路
测量范围:-30～100℃
测量精度: ±0.5℃ （根据温度传感器可选择)
显示分辩率:0.1℃
(2)P100铂热电阻测温范围：-40℃～60℃；（作为室温测量及补偿用）分辨率：0.1℃
(3)通讯接口: 标准RS232接口，与管理微机有线连接,实时传送采集数据。
(4)供电方式: 交流：220V 直流：12V 内配充电电池，充满电连续使用时间大于72小时。
(5)记录仪各路温度数据及时间自动存储（存储时间可设定）。
(6)记录仪具有先进的轻触薄膜按键,操做简单,实现对各路温度数据的实时观测。
(7)仪器校准方便容易。全部软件操作，不必采用传统手调方式。自动校零技术。克服运放元器件的零点漂移和时间漂移。
(8)所有模板均采用STD工业控制机结构，具有STD工业控制机的所有优点。全部采用CMOS器件，功耗低，抗干扰能力强，可靠性高。
(9)显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm)
(10)通讯接口:标准RS232接口，与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据。
(11)TRM-WD120型温度测试系统采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储整点数据 (存储时间可以设定)，工业控制标准设计，便携式防振结构，大屏幕汉字液晶显示屏(一屏显示多路温度,替代微机)，轻触薄膜按键。适合在恶劣工业环境使用。,既可与微机同时监测,又可以断开微机独立监测。
(12)仪器尺寸：340*150*300（mm）。
(13)重量：6.5Kg,金属外壳。
3．TRM-FD3B太阳能电池组件选择器
用于被测电池组件阵列与太阳能电池I-V曲线测试仪的接口，同时又是发电站各部件的连接中心,完成与各路负载的切换,以开关形式组成逻辑阵列接通对应的每路电池组件,形成各种效果的测试条件,可以实现(一对一,一对多,多对多)等检测要求的功能组合。
（1）信号通道:输入16路（电池组件12路　电子负载：4路）输出：4路
（2）接点负载:电流小于30A
（3）控制方式:微处理器控制继电器逻辑阵列, 可以实现(一对一,一对多,多对多)串连、并连等检测要求的功能组合，自动显示连接/断开状态。配置标准RS232通讯接口,可实现上位机自动控制。采用高性能微处理器为主控CPU，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏，轻触薄膜按键。适合在恶劣工业环境使用，具有先进的轻触薄膜按键,操作简单,实现对各路负载的实时控制。
（4）结构尺寸：500*400*250（mm）
重    量：25Kg,金属防磁外壳。

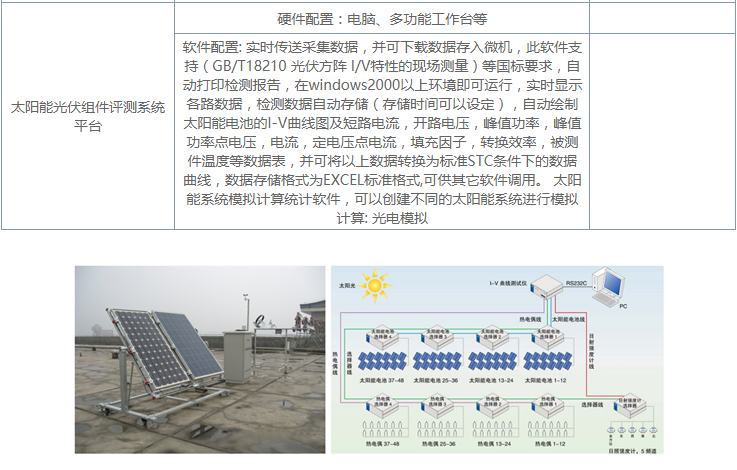

4．TRM-FD3太阳能光伏组件评测系统平台
A.硬件配置:
1. 戴尔微机 显示屏尺寸：19寸全彩液晶屏 1台 + 惠普激光打印机 1台

2. 多功能操作台 尺寸:1米*1.2米*1.5米(高) 1套

B.软件配置:
（1）标准RS232/USB接口与管理微机有线连接，实时传送采集数据，并可下载数据存入微机，此软件支持（GB/T18210 光伏方阵 I/V特性的现场测量）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能电池的I-V曲线图及短路电流，开路电压，峰值功率，峰值功率点电压，电流，定电压点电流，填充因子，转换效率，被测件温度等数据表，并可将以上数据转换为标准STC条件下的数据曲线，数据存储格式为EXCEL标准格式,可供其它软件调用。
（2）太阳能系统模拟计算统计软件:可以根据被测产品的数据, 模拟其产品在世界各地的应用效果分析图表,并建立产品检测元件库.
（3）可以创建不同的太阳能系统进行模拟计算: 光电模拟
（4）光电模拟软件提供了大量的太阳能电池组件和逆变器可供选择，同时允许用户设定和修改电池组件参数，比如组件面积和朝向；可以帮助用户选择最适合光电系统的逆变器，清晰直观及详细的评估能增加客户对设计方案的信任度，同时提供申请政府补贴的文件模板。
（5）给您日常工作带来方便：提供省时、专业的设计；全球范围的气象信息加上可添写的用户自定义数据，结果分析更加可靠；可方便的对新、老系统进行优化设计；提供政府补贴申请所需的所有信息资料；容易生成的详尽的PDF报告。
（6）可以针对不同的建筑、不同时间段进行模拟计算软件中采用动态建筑模拟，考虑到建筑所有相关的参数，包括几何结构、方位和热质，提供详细的隔热数据；同时软件在计算中，由定位坐标和地平线共同确定太阳的位置，每四分钟更新一次，因此甚至可以专门针对某小时、某天或者某段时期内的太阳能系统进行模拟计算。
（7）软件包含非常详细准确的气象数据。此软件所提供的气象数据来自8000 多个不同气象站，而软件数据库之外具体地区的气象数据也可以根据精确的数据运算法则计算获得，数据准确。同时此软件也允许输入当地测量的气象数据作为计算数据非常灵活。
5.太阳能光伏组件测试台架
测试台架采用不锈钢材质设计，承载能力高，制造工艺成熟，安装简便，防腐性能优良，外形美观独特的连接设计，安装方便快速，安装工具简单通用，采用不锈钢零部件等结构防腐材料，使用寿命长。结构设计优化，用料考究，具有良好的抗震、抗风、抗雪压、耐腐蚀等物理性能。
a.水平角度调整范围:0-90度；
b.台架尺寸:1.5米*2米*1.2米(高)。

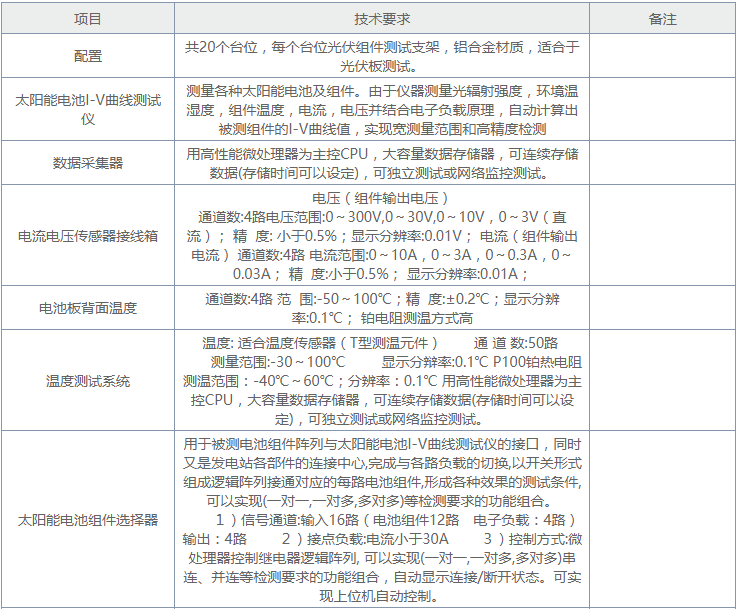

五.光伏板测试系统详细技术要求
