TRM-FD5型太阳能电站检测系统

TRM-FD5太阳能电站检测系统可实时监测发电系统的运行状态及环境气候指标。本系统即可以独立使用,也可与发电站配合工作使用。
产品品牌:锦州阳光气象
产品型号:TRM-FD5
订购热线:400-816-1636
产品详情
一、概述
在设计发电站之前,需要对所在环境进行测评,然后根据测评数据合理设计。当电站系统建成后,需要进行检测,由于电站中的部件都是在实验室检测的,但组成系统后,是在室外现场工作,效果如何必须进行测试,只有判断其合格,才能进行整体验收,当电站投入运行后,发电效率会有所变化,同时长时间野外工作运行部件也会出现故障,特殊恶劣的气候也会将电站损坏,不容易被人发现,TRM-FD5太阳能电站检测系统可实时监测发电系统的运行状态及环境气候指标,并将监测数据发送控制中心,便于对电站进行维护,查找故障原因,对研究太阳能发电质量,效率,故障诊断,数据管理,提供保障。
二.功能描述

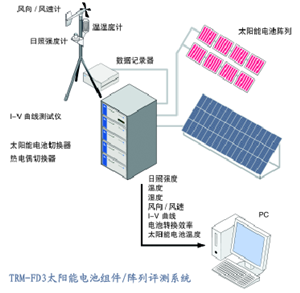

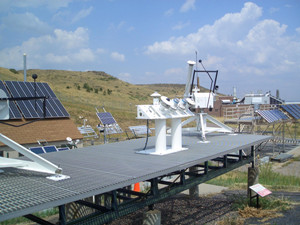

环境数据是决定太阳能发电的重要指标,对太阳能发电质量起着决定性作用,同时也是对太阳能发电站的设计提供有效的数据保证。本系统即可以独立使用,也可与发电站配合工作,系统主要测试功能如下:环境温湿度,风速风向,降水, 感知雨雪,太阳总辐射、太阳直接辐射,日照时间,散射辐射,表面反射率,太阳透光率,电池温度,充电电流、充电电压、逆变输出电流、逆变输出电压、工作电流、工作电压,配合电子负载该系统可对10W---500KW太阳能电池组件及方阵直接测量,利用自然光做光源能快速测出方阵I-V特性,P-V特性等指标。
三、技术指标
1、环境温度:(瑞士进口)
     通 道 数:1路
     测量范围:-40~80℃
     测量精度:±0.2℃
     分 辨 率:0.1℃
2、环境湿度: (瑞士进口)
     通 道 数:1路
     测量范围:0~100%RH
     测量精度:±2%RH
     分 辨 率:0.1%RH
3、露点(环境温湿度算出露点值):
     通 道 数:1路
     测量范围:-40~50℃
     测量精度:±0.2℃
     分 辨 率:0.1℃
4、降水量:
     通 道 数:1路
     测量范围:0~999.9mm
     测量精度:±0.4mm
     分 辨 率:0.1mm

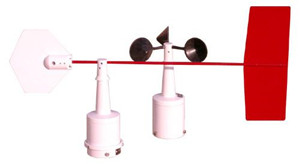

5.风速:
     通 道 数:1路;
     范    围:0~70米/秒;
     精    度:±0.3米/秒;
   显示分辨率:0.1米/秒;
6.风向:
     通 道 数:1路;
     范    围:0~360度;
     精    度:±3度;
   显示分辨率:1度;

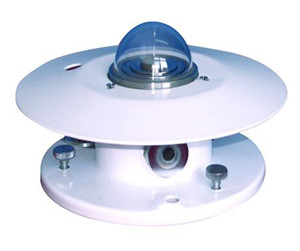

7. 总辐射 2路(水平面和电池板平面)
     范 围:0~2000W/m2;
     精 度:小于5%;
   显示分辨率:1W/m2;

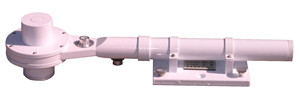

8. 自动跟踪直接辐射
     测量范围:0~2000W/m2;
     精    度:小于5% ;
   显示分辨率:1W/m2;
     光谱范围:280—3000nm;
     跟踪精度:24小时小于±1°
     稳 定 性:±1%
     温度特性:±1%(-20℃~+40℃)
     重    量:5kg
     电源电压:DC 12V±15% AC 220V±10%
     测试精度:±2%
     信号输出:0~20mV
9.日照时间:
     测量范围:0~24小时
     精    度:小于±0.1小时
     分 辨 率:0.1小时
10.太阳散射辐射
     范   围:0~2000W/m2;
     精   度:小于5% ;
     显示分辨率:1W/m2;
    光谱范围:280—3000nm;
11.温度:(蓄电池温度2路,太阳能电池板温度2路)
     通道数:4路
     范  围:-40~80℃;
     精  度:±0.2℃;
    显示分辨率:0.1℃;
    结  构:全密封结构,防潮,防水,粘贴电池表面;
12.感雨雪:采用电磁波技术时刻监测雨雪产生,并及时报警,提醒维护。
     测量范围:雨雪有无
     输出信号:开关量
     输入电压:DC12/24V
     电位引线:4线
     安放时请将其倾斜一定角度,且电源输出端要在高处。
     此传感器分传感器探头和加热电路两部分,当探头探知有雨雪后再把加热电路加电。
13.电池表面太阳反射率:检测组件表面是否结冰,积累恢尘,积雪情况,一但组件此项指标改变,会影响发电效率,并根据太阳反射率值分析故障原因。
物体对入射辐射的反射部分称为反射辐射,反射辐射与入射总辐射之比用反射率表示。自然物体的反射率可分为长波反射率和短波反射率。由于长波反射率的绝对值很小,且目前尚无法将一物体对长波辐射的反射同其自身的热辐射区别开来,故通常所说的反射率系指短波反射率而言。测量短波反射率的仪器称为反射率表。反射率表可以用在农田,建筑物、船舶、气球、飞机探测和森林里及树冠上进行反射率的测量。
   a.光谱范围:280~3000nm;
   b.信号输出:0~20mV;
   c.余弦响应:≤±5%(太阳高度角10°时);
   d.稳定性:±2%;
   e.范 围:0~100%;
   f.精 度:小于2% ;
   g.显示分辨率:0.1%。
14.太阳透光率:由于电池组件长期工作在室外,上表面容易积尘,会降低电池板的发电效率,对该项指标的监测可以提示人员及时维护,有助于分析发电效率。
   a.光谱范围:280~3000nm;
   b.信号输出:0~20mV;
   c.余弦响应:≤±5%(太阳高度角10°时);
   d.稳定性:±2%;
   e.范 围:0~100%;
   f.精 度:小于2% ;
   g.显示分辨率:0.1%;
   h.外形尺寸:400*400*150。
15.标准太阳电池传感器(2路):
根据太阳电池I/V曲线特性与太阳光的吸收率,获得相对太阳辐射量,其值 与总辐射表值有区别,由于光谱性能与电池板相符,因此可测量电池板的转换效率。出厂前测量温度与I/V曲线关系图, 用于校正现场组件的温度特性与光效率值。
   a.尺寸:200*200(MM);
   b.多晶硅或单晶硅等与组件相同的材料;
   c.功率:0.5W。
16.TRM-FD5A型太阳能电池I-V曲线测试仪:
基于多年太阳能检测仪器生产经验,成功开发了I-V曲线测试仪,用于测量各种太阳能电池及组件。由于仪器利用光辐射强度,环境温湿度,组件温度,电流,电压并结合电子负载原理,自动计算出被测组件的I-V曲线值,实现宽测量范围和高精度检测,可用于室内太阳能模拟器测试,及室外自然光的评测。
   a.数据存储容量:6000条,存储内容为设定时间内的数据平均值。
   b.供电:交流220V,直流12V;
   c.通讯接口:标准RS232接口,与管理微机有线连接,实时传送采集数据。
   d.数据采集器:采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据(存储时间可以设定),工业控制标准设计,便携式防震结构,大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机),轻触薄膜按键,适合在恶劣工业环境使用,既可与微机同时监测,又可以断开微机独立运行。
显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm);
记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测;
仪器尺寸:340*150*300(mm);重量:6.5Kg,金属外壳;
能快速测出方阵I-V曲线,P-V曲线,短路电流,开路电压,峰值功率,峰值功率点电压,电流,定电压点电流,填充因子,转换效率等特性指标。
电压接口:(蓄电池电压,逆变器输出电压,太阳能电池回路电压)
通道数:标准4路(通道可选1—16路)
电压范围:0~250V(根据要求可选,交直流均可);
精   度:小于0.5%;
显示分辨率:0.1V;
电流接口:(总充电电流,逆变输出电流,太阳能电池回路电流)
通道数:标准4路(通道可选1—16路)
电流范围:0~30A;(根据要求可选,交直流均可)
精    度:小于0.5%;
显示分辨率:0.1A.

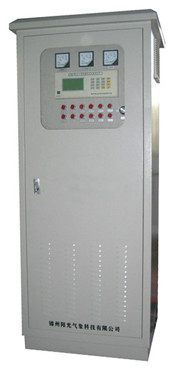

18.TRM-FD5型太阳能电站检测仪
该采集器采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据 (存储时间可以设定),工业控制标准设计,便携式防震结构,大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机),轻触薄膜按键。适合在恶劣工业环境使用。既可与微机同时监测,又可以断开微机独立监测。
18.1显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm)
18.2检测仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测。
18.3仪器尺寸:340*150*300(mm)重量:6.5Kg,金属外壳。
18.4显示及存储内容:环境温湿度,风速风向,降水,辐射,日照时间,表面反射率,太阳透光率,电池温度,电流,电压等信息。
18.5存储容量:6000条,存储内容为设定时间内的数据平均值。
18.6供 电:交流220V或 直流12V
19.通讯接口:
系统可配有线(标准RS232/RS485/RJ45)+无线GPRS网两路通讯接口;配有线标准RS232接口,与管理微机连接(增加驱动器通讯距离达200米),实时传送采集数据.配无线通讯控制器可实现监测中心对各路站点进行实时监测,系统采用GPRS网通讯技术,不受距离限制,数据传输可靠, 异地遥测,保证发电系统的正常运行。
20.移动存储装置:(存储控制器+两块U盘(1G/2块))
FS-1型移动存储装置是为满足我公司仪器大量数据存储需要而设计的大容量外扩存储器。其结合了移动存储器及数据通讯技术,将移动存储器(U盘)与监测仪器的数据通讯口连接就可完成实时监测数据的连续存储,然后可替换移动存储器(U盘)将已得到的监测数据导入微机。具有无限量存储容量,操作方便,数据实时可靠,断电后数据永不丢失等特点。

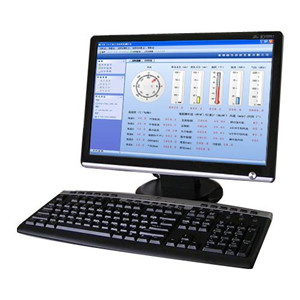

21.数据管理软件:
TRM—FD5型太阳能发电站检测系统管理软件可在Windows XP以上环境即可运行,实时显示各路数据,绘制各点参数曲线图,数据自动存储(存储时间可以设定),存储方式EXCEL标准格式,可供其它软件调用。
