JZYG-IV型材料热特性测试环境模拟装置

JZYG系列建筑墙体稳态热传递性能测试系统采用热流计法原理, 主要用于测定各种建筑墙体传热系数以及热阻率,也适用于检测各种板式保温材料及中空玻璃、夹胶玻璃等的传热系数。
产品品牌:锦州阳光气象
产品型号:JZYG-IV
订购热线:400-816-1636
产品详情

一、概述

JZYG系列建筑墙体稳态热传递性能测试系统采用热流计法原理, 主要用于测定各种建筑墙体传热系数以及热阻率,也适用于检测各种板式保温材料及中空玻璃、夹胶玻璃等的传热系数。该设备完全满足相关国家标准的检测方法、检测精度要求,并具备有全自动无故障运行功能。配合我公司自行开发的 JTNT系列温度热流自动采集仪可构成一个完美的检测系统,避免了传感器从密封处出线带来的漏热缺陷。本设备只是为测试提供稳定的冷热环境,本身不具有测试功能,需配置我公司的测试仪可构成检测系统,或用别的厂家检测仪也可使用。

二、功能特点

1、进口双压缩机自动交替使用,提高整机的使用寿命;

2、控温精度高,冷箱和热箱都采用 PI精确控温,达 0.2℃;

3、双密封设计,密封好;

4、外带传感器接线,避免了从密封条处出线影响密封;

5、试件架采用防倾倒结构设计,避免安装构件重心提高而倾倒的危险;

6、全自动控制,一次设置,一键完成检测。

三、系统组成

本装置主要由冷箱、试件架、热箱三部分组成。各箱采用锁扣锁紧,全部带脚轮,可任意移动。

冷箱:

内置两组独立控制制冷机组与加热平衡装置、导流屏、风扇组等。所有控制及插口都在冷箱上,包括热箱的电源及控制线。

热箱:

由热箱外围结构、加热器、风机等构成。

试件架:

试件框带有防倾倒支架,单依靠脚轮可承重200KG的重量;若超出该重量,需单独设置支撑物支撑试件架体,避免损坏脚轮。

四、技术性能及指标

(1)热箱技术参数:
温度控制范围:15~50℃连续可调(推荐温度40°C),

控制精度:±0.2℃ ,

功率范围:0~800W,

精度:0.2级。

(2)冷箱技术参数:

温度控制范围:-10~室温,

控制精度:±0.2℃,

冷箱制冷功率:0.3KW,

压缩机组:两组独立控制。

(3)供电电源:

供电电源:220V,50Hz;

供电功率:峰值功率2kW;

平均功率: 1kW。

(4)试件规格:1000mm×1000mm×400mm;

(5)外形尺寸:2200mm×1300mm×1500mm(长×宽×高)。

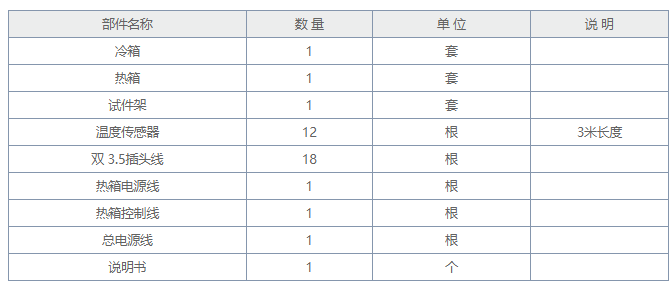

五、具体配置
