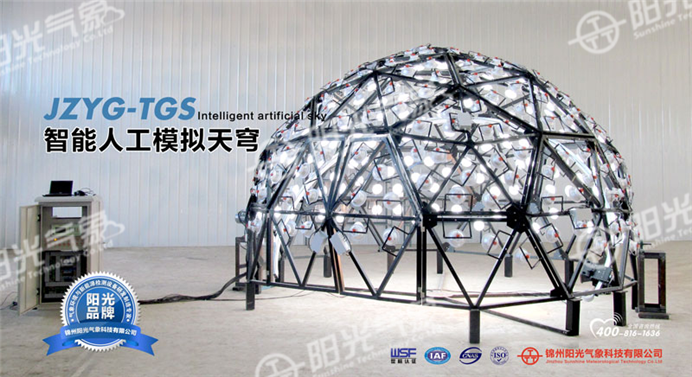

JZYG-TGS型智能人工模拟天穹

本系统是内透光扩散形式,采用智能控制技术,增加了太阳模拟灯,不仅可模拟标准的CIE全云天,而且可做日照模拟实验。光源采用高亮度LED矩阵,节能而且寿命长免维护。
产品品牌:锦州阳光气象
产品型号:JZYG-TGS
订购热线:400-816-1636
产品详情

一、产品描述

在建筑节能研究中,充分利用自然采光和适当的遮阳是节能技术最重要的手段之一。在自然光采光和遮阳实际研究中,需要一个稳定的实验环境。当前人们主要利用人工模拟天穹来创造这一条件。通过将按比例缩小的建筑模型放置于人工天穹之下,对建筑设计方案进行日照的测试和检验。传统的人工天穹基本有灯光直投内表面扩散形式、镜面房形式、内透光扩散形式等。前两种造价低,但结构不能做的较大,而且不易调试。本系统是内透光扩散形式,采用智能控制技术,增加了太阳模拟灯,不仅可模拟标准的CIE全云天,而且可做日照模拟实验。光源采用高亮度LED矩阵,节能而且寿命长免维护。


二、主要功能

1、模拟CIE全云天天空,可用于建筑模型的采光实验,特别是采光系数的测试,对采光口的研究提供科学的实验数据。

2、模拟太阳实时轨迹,通过计算机软件控制,实现太阳高度角及方位角的自动定位,从而实现了太阳实时模拟。

三、系统特点

1、模块化设计,可拆迁和另行安装而不破坏主体结构。

2、智能调控,可用电脑软件输入任意地址(维度)、日期、时间,实现太阳的高度角和方位角的自动实现。

3、高亮LED,工作台照度可达3000 lux 以上。

4、工作台360°旋转,可锁定。

5、大角度参观开口,便于操作和参观。

6、如配置照度测试系统,可测试建筑模型的采光系数,软件自动计算采光系数及系数分布曲线。

四、主要参数

1、穹体外表面最大半径:2700mm;

2、穹体内表面最大半径:2350mm;

3、灯轨中心半径:2300mm;

4、天穹总体高度:3300mm;

5、平 台  高 度:600mm;

6、总 体  功 率:<3kW;

7、总 体  重 量:<2000kg;

8、移动轨道水平移动范围:0~220°;

9、太阳模拟灯高度移动范围:0~90°。

五、系统组成

该系统主要包括四大部分:主体框架结构、扩散光源、控制与执行系统、控制计算软件。

1、结构部分

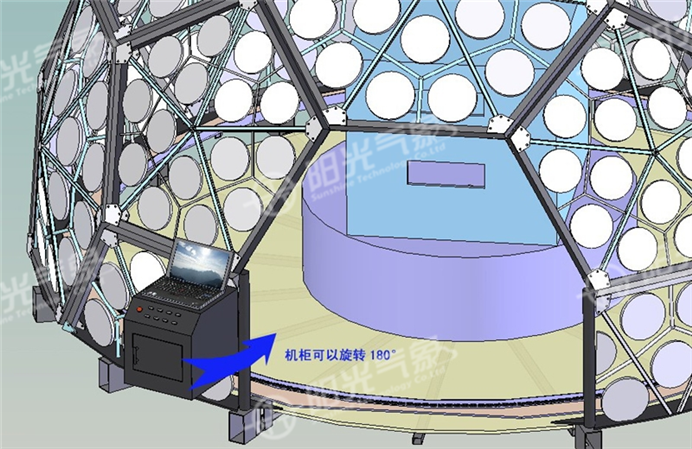

采用可拆卸独立单元组装形式,实现大直径大跨度的安装,方便设备重新拆装。矩形钢构框架,分为六边形和五边形2种结构单元,每个单元有六个或五个三角型,每个三角形内有等大的三个扩散光源。为便于实验和参观展示,主体结构留有一个宽约2米、高2米的入口。


2、扩散光源

老式的人工天穹采用固定的灯光系统照明白色半球面来模拟,由于靠内壁扩散,需将内表面进行扩散处理,往往受制于现场人为的施工质量,效果很难达到;另外,由于光源只能固定在底部,各点亮度都是靠各组光的叠加产生的亮度分布,每组灯的调控都会影响全局,很难调试。本系统采用节能高效的LED矩阵,特制扩散灯罩、进口定制高透过率扩散膜。将光源布置在透光扩散膜后面,提高了光效,而且由于每组灯的调控,只影响该组位置的亮度,所以调试起来很方便,也更精准。

3、控制部分

自动定位可控制太阳模拟灯结构,采用敞开式气体放电光源加大直径凹面镜反射,形成散热好、照射面积大、平行性好的太阳模拟光源。同时该光源附在一个有控制电机的传动箱上,采用可精确定位的步进电机,微型减速箱传动机构,实现高度角和方位角的准确传动。

4、控制软件

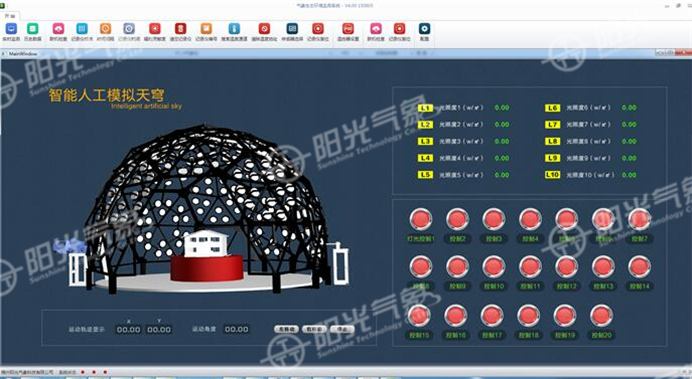

依据设置的纬度和时间自动计算某地某点的高度角和方位角,为驱动装置提供准确信号,达到自动控制的目的;同时,如配置我公司的照度测试系统,可自动计算采光曲线和采光系数及照度分布情况等。


六、供货说明

1、场地要求:长×宽×高不少于:7×7×4.5(米)。

2、交货周期:60个工作日(3个月)。

3、运输与安装:我公司负责运输和现场安装调试。

4、安装周期:需5~8个工作日。

5、验收方式:设备正常稳定运行,各参数达到技术文件的要求。
