一、产品简介：
随着我国对环境治理要求越来越高，PM2.5越来越成为环境监测的重要指标，而空气中的扬尘作为影响PM2.5指标的重要组成部分，也成为各级环保部门监控的对象。ZSYC-2噪声扬尘监测系统是锦州阳光自主研发的环境监测终端，它是一套符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》中规定，进行不同声环境功能区扬尘重点监控区监测点的连续自动监测且具有完善功能的监测设备，在无人看管的情况下自动监测数据，并通过GPRS/CDMA移动公网、专线网络（中国电信、中国移动、中国联通）传输数据。主要用于城市功能区监测、工业企业厂界监测、施工场界监测。当前检测粉尘的主要手段是手工采样、分析，检测效率低，而且浪费大量人力物力。为改善空气质量利用无线传感器技术和激光粉尘测试设备，自助研发的全天候户外扬尘监控系统，除了可以实现扬尘监控以外，还可以监测PM2.5、PM10，PM1.0、TSP、噪声、环境温度，环境湿度，风速、风向等环境因子，各测试点的测试数据通过无线通讯直接上传到监测后台，大大节省了环保部门监测成本，提高监测效率。

二、系统组成：
本系统由颗粒物监测系统、噪声监测系统、气象监测系统、视频监控系统、无线传输系统、供电系统和后台数据处理系统及云信息监控管理平台组成。监测子站集成了大气PM2.5、PM10监测、环境温湿度及风速风向监测、噪声监测、视频监控及污染物超标视频抓拍（选配）、有毒有害气体监测（选配）等多种功能；数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。
三、应用行业：

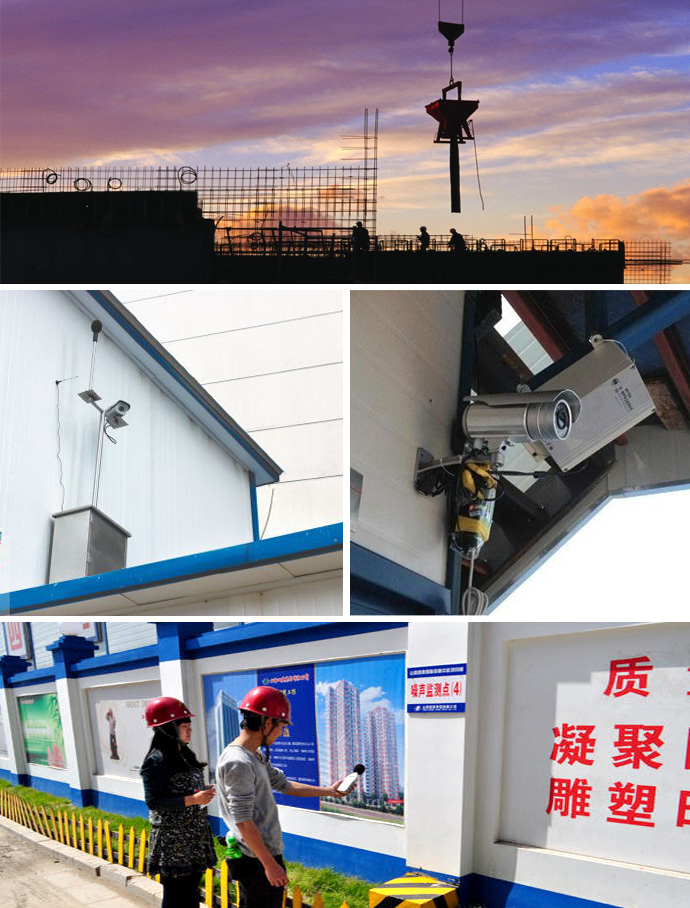

主要适用于: 环保、建筑工地、拆迁工地、煤矿厂、工业园区、社区、城市环境、住宅小区等。

四、功能与创新点:

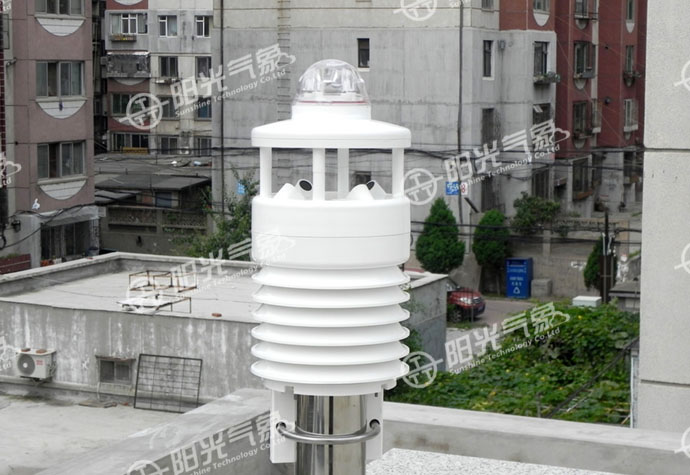

扬尘与噪声的一体化传感器(是将扬尘检测,噪声检测,风速,风向,温度,湿度,雨量,紫外线等传感器集成在一个传感器内,具有体积最小,故障最低,精度最高的优点)
1、超声波风速风向仪是对传统机械式风速/风向传感器的替代产品。它揉合了世界领先的超声波制造的专业技术，适用于陆地和海洋环境。
2、体积小，重量轻，核心部分整体重量不超过2.5KG，方便用户将仪器携带到恶劣的环境中使用，测量精度高，稳定性可靠，产品技术指标符合气象观测规范要求，可以根据使用需要进行手持方式观测。
3、外形坚固可靠，没有机械传动部件，不易损坏，安装简单。测量精度较高，寿命长，适合超大风速下使用。
4、超声波风速风向仪坚固耐用，(便携式)体积小巧，安装方便。由于其特有的工作原理，无需昂贵的现场校准或维护，免去了固定站，高位安装拆卸的困难。
5、不受启动风速的影响，(0)风速开此测量(更适合微风)。
6、传感器表面经过特殊的防腐蚀处理，以及专业的结构设计使其可在各种恶劣的极端气候环境下工作，使得它成为真正的安装后“高枕无忧”的产品。

7、噪声监测参数：
测量范围: 30dB(A)～130dB(A) ;准确度: ±1.5Db;灵敏度：在250Hz或1000Hz的灵敏度在30mV/Pa以上;本底噪声：＜25dB(A)SPL。指向性：90o。5、风噪声衰减＞25 dB(A)。
8、颗粒物监测参数：
能同时实现TSP、PM10与PM2.5颗粒物浓度的实时监测。
工作原理：激光散射。   浓度量程：0-40mg/m3。 准确度：±5%读数。
分辨率：≤0.1ug/ m3。   运行环境：-30～+60℃,10-95%RH，无冷凝。
数据类型：分钟平均值、小时平均值、日平均值、月平均值。
9、国际最先进的红外光学雨量探测技术,使测量降雨精度更加提高(可以测量0.01毫米的雨量),体积小巧,全部无机械故障运行(采用的美国技术是对传统机械雨量仪器的革命),耐久性极好。

10、最快捷安装的便携式结构设计，采集器与传感器采用一体化设计理念，与观测支架连接采用插拔式安装模式，不需要任何安装工具，安装时间小于1分钟便可进入正常观测状态，是目前为止安装最为便捷的观测站，方便携带，同时可搭配车载托盘放在车顶进行移动观测，便于现场应急性气象服务，可以有效的保证数据的及时性，准确性。
11、体积尺寸: 直径约166 毫米, 高度约263 毫米, 重量约 2.5千克
12、低功耗，绿色节能设计，内部采用节能模式设计，若用太阳能电池板供电方式，可保证在无电地区长期使用；也可采用市电或汽车电源等方式供电。外部采用抗恶劣环境结构设计，在恶劣的天气条件下不影响仪器的使用效率，可以在雷雨、风雪环境中持续不间断工作。防尘、防潮等级达到国家标准。
13、强大的网络通讯功能:配有标准RS232/485/USB通讯接口，支持标准MODBUS通讯协议，可以通过有线连接、局域网连接、光纤连接、GPRS无线移动网、无线数传电台等多种通讯模式还可与阳光云平台接收服务器组成环境监测系统。

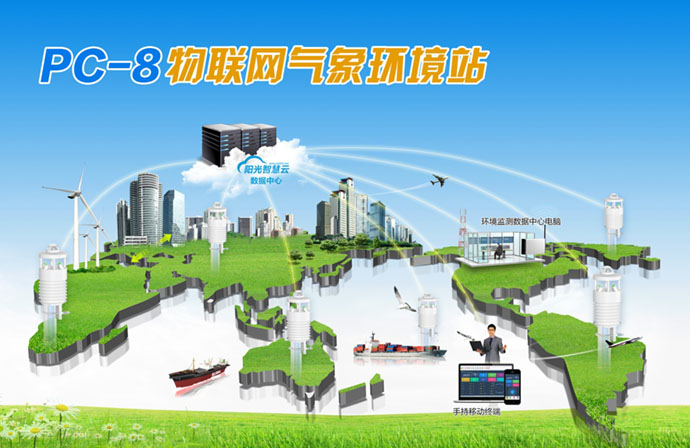

14、先进的网络化基站布点模式，可以实现多点环境站布网监测，即可满足局域网内数据共享查看，也可通过GSM/GPRS/CDMA等无线网络方式实现异地远程监测；同时可用U盘/记忆棒等工具实现移动存储技术。
15、各观测环境要素可根据用户实际需求任意选配，可自由定制(4-12)要素等
16、视频监控参数：
A、支持H.264编码，图像能连续传输，网络不好时自动调整码率，没有时间跳转现象，并能够免费提供SDK供集成平台调用，并支持其空编码方式的扩展。流媒体访问协议：支持RTSP、HTTP、HTTPS；流媒体传输协议：支持UDP-Unicast、UDP-Multicast、TCP/IP。
B、内置4G模块，支持EVDO、TD-SCDMA、WCDMA4G网络；前端设备不需要固定IP地址和域名等机制可以接入到管理平台；支持报警抓拍功能，并联动平台；支持OSD叠加及水印（WATER-MARK）技术。
C、高速球机功能：采用密封防水机壳设计，自动检测温度：1/4ExviewHAD CCD,18倍光学变焦。

17、可靠的三防设计，防护级别达到IP65级，完善的防雷击、抗干扰等保护措施。
18、工作环境：温度：-50～80℃，湿度：100％，抗风等级：≤75m/s。

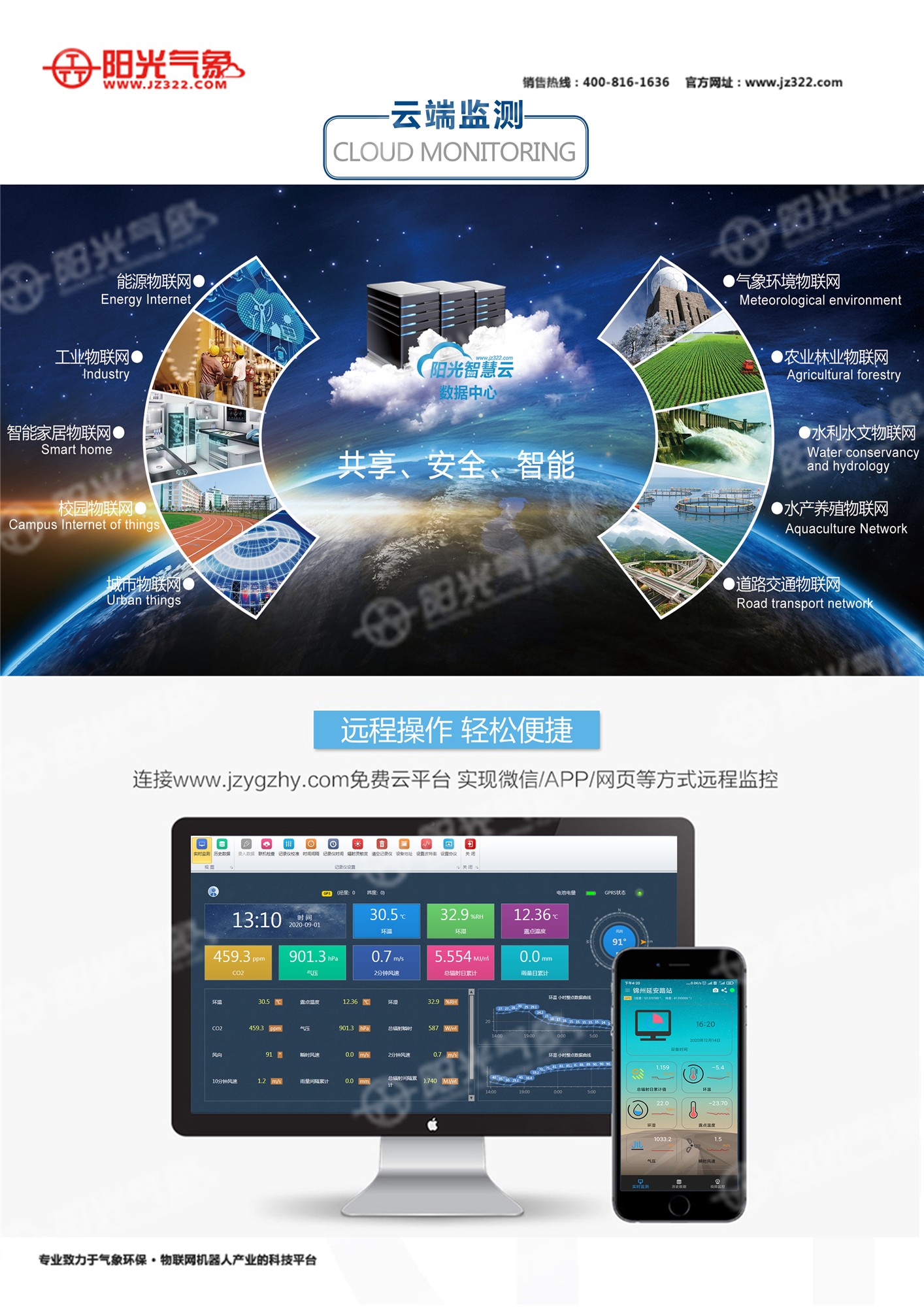

19、阳光智慧云平台特点:设备数据全天候实时云端监测，云端存储。用户无需在线监测数据，数据采集、计算由云平台在服务器端处理完成，只在需要数据的时候开启监测系统，登陆平台，同步云端数据平台即可以查看实时、历史数据信息。

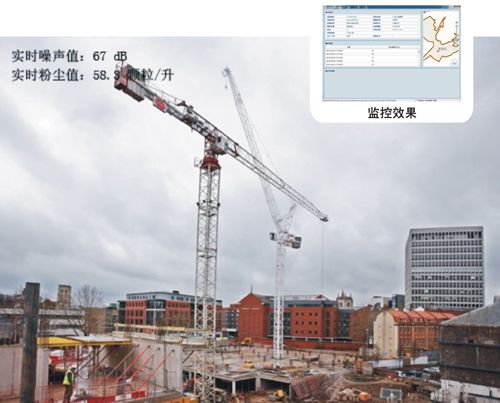

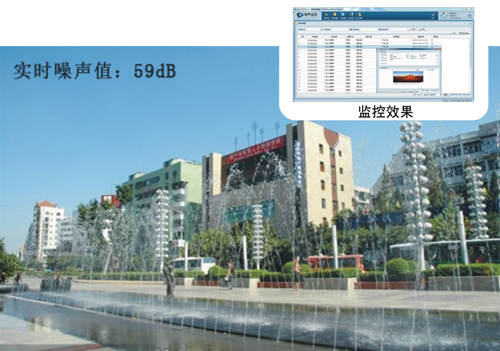

噪声扬尘信号叠加在视频监控画面上动态实时显示噪声值；在PC机上观察和储存测量数据；可以根据环境管理的要求进行储存、汇总、统计、分析、评价和信息发布；能绘制环境噪声时间、空间分布图、各种数据报表；SPL, Lea, Ln, Limn, Lomax, Len测量和计算，自动计算感觉噪声级/有效感觉噪声级；扬尘颗粒数自动统计分析，体积/质量统计数据换算；GPS软件：配合GPS单元，测量噪声监测终端的位置，并存入数据库；

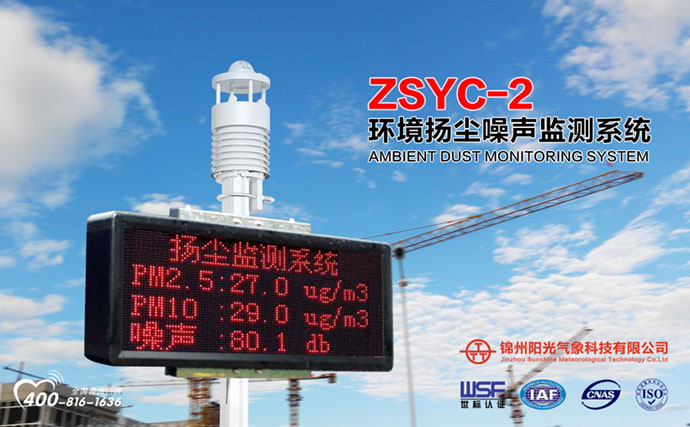

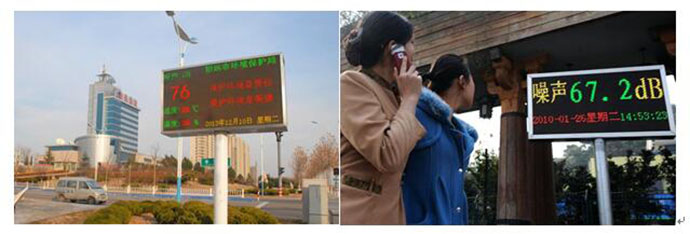

20、大屏幕显示及报警:为了提供准确的颗粒浓度信息，可连接多个传感器并远程传输至大显示屏。设定了报警管理，超限后向指定的手机上发送，及时预警，提高实时监测的有效性。支持多种尺寸彩色液晶和LED户外显示屏等实时显示数据。（户外显示屏可根据客户需求定制）

五、工作流程图

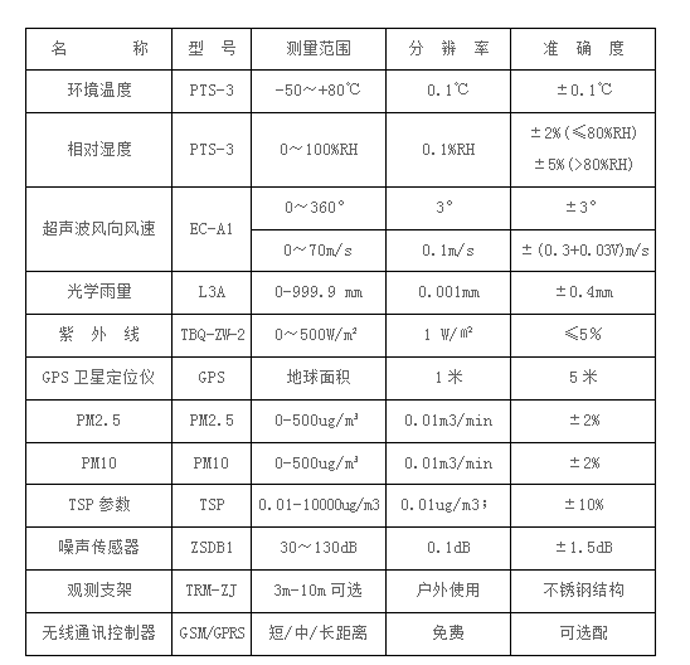

六、ZSYC-2噪声扬尘监测系统技术指标
