TRM-HY2型太阳能试验供水系统

太阳能集热产品的测试必须以水做介质才能实现,因此系统对水源的要求极其严格,任何时刻必须向检测产品提供恒温恒压的水源,普通的自来水无法满足要求, 为此阳光公司开发出TRM-HY2型太阳能试验供水系统,符合太阳能产品国家标准要求,可以实现太阳能热水系统热性能,耐压,内外热冲击,雨淋等项测试用水需求,适合广大检测中心使用。
产品品牌:锦州阳光气象
产品型号:TRM-HY2
订购热线:400-816-1636
产品详情
一、产品概述

太阳能集热产品的测试必须以水做介质才能实现,因此系统对水源的要求极其严格,任何时刻必须向检测产品提供恒温恒压的水源,普通的自来水无法满足要求, 为此阳光公司开发出TRM-HY2型太阳能试验供水系统,符合太阳能产品国家标准要求,可以实现太阳能热水系统热性能,耐压,内外热冲击,雨淋等项测试用水需求,适合广大检测中心使用。

二、系统组成

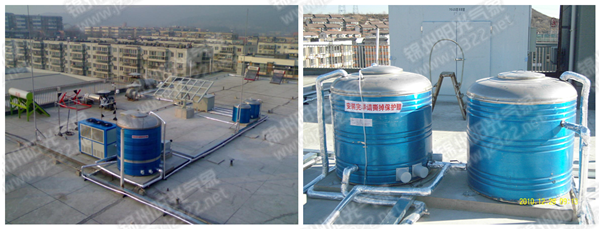

1、TRM-CSX1恒温储水箱
2、MYA-12F冷水机组
3、ISR20-160水泵
4、HY2-KZ 自动控制器
5、管路连接运行防冻系统
三、技术指标
1. TRM-CSX1恒温储水箱
在集热器测试时,试验要求用水储于水箱内,由控温装置将水温调到要求温度,循环系统保证各点温度一致,满足实验要求,水箱尺寸可根据实验数量而定,两台储水箱交替循环使用,提高实验效率,节约用水资源。
a.材 料:304不锈钢材质(食品级饮用标准);
b.结构尺寸:圆型水箱,双层保温结构,聚氨酯保温材料与水箱一体成型。内桶厚度:0.8mm,外桶厚度:0.5mm(尺寸可根据要求定制)。
c.容 量: 3m3 。
d.水温电加热器: 功率:4 路×3KW; 交流220V。
e.压力式水位传感器: 水位输出信号:4~20MA;量程:0~2米。
f. 上下水接口: 电磁阀控制水路输出3路。
2. MYA-12F冷水机组
a.制冷量: 31.2KW 输入功率: 11.2kw 压缩机类型: 全封闭高能效涡旋式
b.压缩机功率: 9kw 水泵功率:1.1kw 水泵扬程:24米
c.水箱容积:200L 接管尺寸:DN40 风量:12000m3/h
e.冷冻水流量:6 m3/h 蒸发器形式: 水箱式/不锈钢板式
f.机组重量:550KG 外形尺寸:1550*750*1400
g.保护装置: 高低压、过载、防冻、延时、超温、水流保护
3. 水泵:为满足试验要求,选用大容量的供水泵,压力稳定,扬程较高。由于水泵工作于室外,必须装有防雨罩,才能保证系统的安全工作。
4 .HY2-KZ 自动控制器:是供水系统的控制中心,实现对水位,压力,制冷,制热,水泵的自动控制。采用微机控制技术,检测温度通道:5路,状态通道:3路,流量:1路,压力:1路。控制通道:(水泵,加热器,制冷机组,电磁阀等),测量数据自动存储。
a.温度控制范围:5℃~60℃,精度:±3℃。
b.流量控制范围:0~3m3/h,精度:<1%。
c.压力控制范围:0~2.5MPA,精度:<50Pa。
d.水箱水位:0---2米 精度: 0.05米。
e.供 电 电 压: 220V(±10%),50Hz(±2%),功率:25KW。
f.强大网络通讯功能:(配备无线GPRS模块可与"太阳能资源监测网"数据共享)
该系统支持有线(标准RS232/RS485/RJ45通讯接口)和无线(GSM/GPRS/CDMA)两种通讯方式。有线通讯方式,距离可达1000米,实时传送采集数据. 数据采集器选用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据6000条以上,数据采样率高于0.5秒/通道,工业控制标准设计,便携式防震结构,大屏幕汉字液晶显示屏,轻触薄膜按键,操作简单,适合在恶劣工业环境使用。
5.管路连接运行防冻系统
a.水路系统:所有上水和回水及管件使用PPR材质,日丰品牌,管件、阀门等采用日丰品牌或更优品牌,管路必须到底零泄漏。
b.管路全部装有电加热保温装置,管路温度低于3℃自动加热,保证管路内介质不结冻。
c.管路加热材料为电伴热带,贴附所有管路配件,再加保温棉缠绕封闭,外层加PVC防护套管保护管路永久耐用,长度根据实际现场订制。
d.管路温度控制器 设有4路温度传感器,装于管路内,低于设定值,自动启动加热带,进行恒温加热,超温自动报警,并停止加热。控制器可与微机连接,实现网络控制,夏季可以停止该功能,冬季北方地区必须启动此项功能,防止冻坏整个系统、该系统可保证冬季测试运行。
6.现场环境:室内外场地:3米*2米; 上下自来水; 电源:AC220V 25KW。
