一、概述

二、适用范围

用于风能发电站的实时监测，对研究风能发电质量，效率，故障诊断数据管理，提供数据保障。

三、技术指标

环境数据是决定风能发电的重要指标,对风能发电质量起着决定性作用；同时也是对风能发电站的设计提供有效的数据保证。本系统即可以独立使用，也可与发电站配合工作，系统主要测试功能如下：风速、风向、环境温度、太阳总辐射、降雨、气压、电能、蓄电池温度、充电电流、充电电压、逆变输出电流、逆变输出电压、工作电流、工作电压该系统可对10W---30KW风能发电站直接测量。

1、风速：通 道 数:

6路测量范围:0～70m/s

测量精度:±0.3 m/s

分 辨 率:0.1 m/s

2、风向:通 道 数:

1路测量范围:0～360°

测量精度:±3°

分 辨 率:1°

3、太阳辐射:

通 道 数:1路

测量范围:0～2000W/m²

测量精度:小于5%

分 辨 率:1W

4、温度:( 环境温度1路、蓄电池温度1路、负载温度2路)

通 道 数:4路

测量范围:-50～100℃

测量精度:±0.2℃

分 辨 率:0.1℃

结 构:全密封结构，防潮，防水，

电池表面 尺 寸:20*40*4（mm）(长方形薄片)

5、电压接口（蓄电池电压、逆变器输出电压、风力机电压）

通 道 数:4路

电压范围:0～250V（交直流均可）

测量精度:小于0.5%分

辨 率:0.1V

6、电流接口（总充电电流、逆变输出电流、风力机电流）

通 道 数:4路

电流范围:0～30A

测量精度:小于0.5%

分 辨 率:0.1A

7、降水接口 通 道 数:1路

测量范围:0—999.9mm

测量精度:0.4mm

分 辨 率:0.2mm

8、气压接口

通 道 数:1路

测量范围:300～1100hpa

测量精度:±0.3 hpa

分 辨 率:±0.1 hpa

9、电能接口

通 道 数:1路

测量范围:0～10KW

测量精度:小于0.5%

分 辨 率:1W

10、存储容量:6000条(小时整点数据连续存储半年以上)，存储时间可设定,存储内容为设定时间内的数据平均值。

11、供 电:交流220V, 直流12V

12、通讯接口:

标准RS232接口，与管理微机有线连接，实时传送采集数据。也可通过无线通讯器实现远程遥测，直接将数据下载到监测电脑里，保证发电系统的正常运行。

13、管理软件:

TRM—FD2型风力发电测试系统管理软件可在WINDOWS98以上环境即可运行，实时显示各路数据，每隔10秒更新一次，小时整点数据自动存储（存储时间可以设定），与打印机相连自动打印存储数据，数据存储格式,EXCEL标准格式，可供其它软件调用。

14、TRM—FD2型风力发电测试系统数据采集器一台。

该采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储整点数据半年以上(存储时间可以设定)，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机)，轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持72小时以上,既可与微机同时监测,又可以断开微机独立监测。

14.1显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm)。

14.2记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测。

14.3仪器尺寸：340*150*300（mm）重量：6.5Kg,金属外壳。

14.4显示及存储内容：温度，辐射，电流，电压，风速，风向，气压，电能等信息。

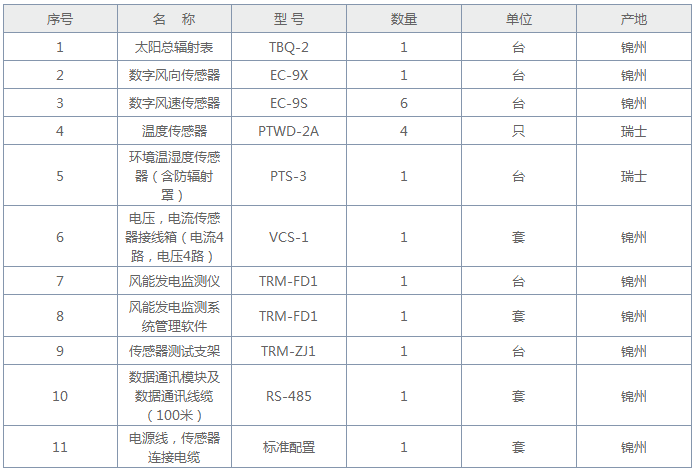

四、TRM-FD2型风能发电测试系统基本配置
